Chapiteaux, tentes, structures

Pagodes Quattro

3 x 3 m, 4 x 4 m, 5 x 5 m, 6 x 6 m, 7 x 7 m
• Structures VAL
5 m, 6 m, 7 m, 10 m, 15 m, 20 m
• Structures Karpan
10 m, 12 m, 15 m, 20 m à 50 m
• Structures Topline
10 m, 12 m, 15 m, 20 m à 50 m
• Structures Flatline
10 m, 12 m, 15 m, 20 m à 50 m
• Structures Stockline
10 m, 12 m, 15 m, 20 m à 50 m
• Tentes pliantes PRO en aluminium

  Télécharger la fiche technique de la pagode Quattro

  Télécharger la fiche technique des accessoires de la pagode Quattro

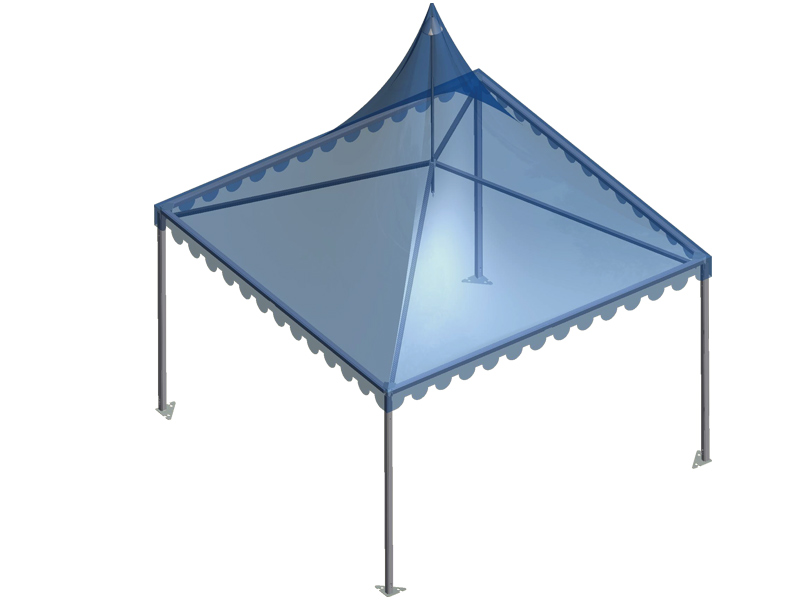

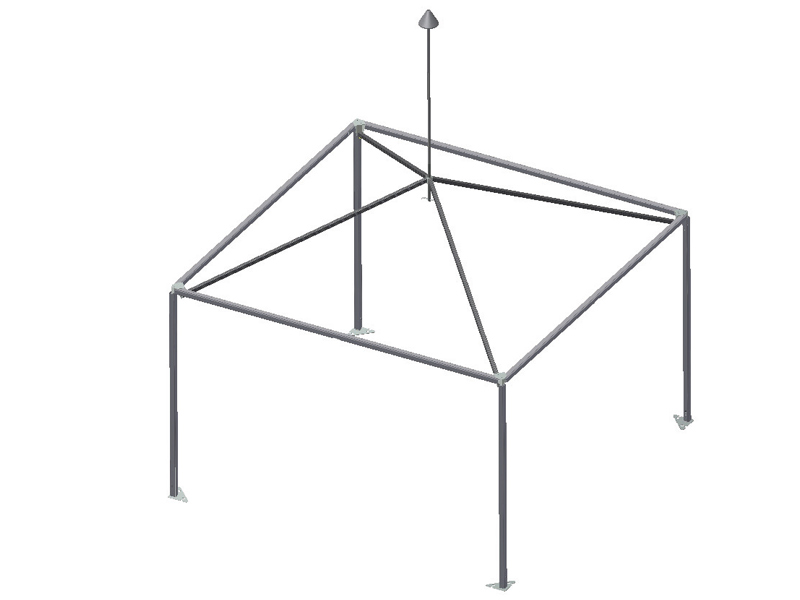

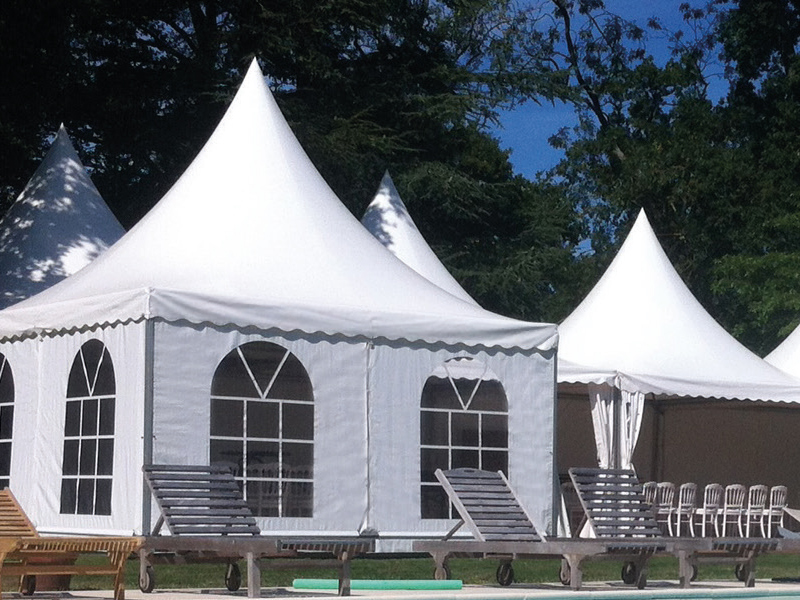

PAGODE Quattro

Dimensions :
3 x 3 m, 4 x 4 m, 5 x 5 m, 6 x 6 m, 7 x 7 m
Hauteurs : 2,20 m ; 2,30 m ou 2,50 m
• ossature en profilé aluminium
• 3 gorges épaisseur 2 mm
• entoilage translucide blanc PVC 650 g/m2 ignifugé M2
• coloris : blanc
• 4 rideaux pleins
• rideaux coulissants à laçage central
• fourreau sur chaque rideau
• bâche toit avec lambrequin à vagues ou droit (à préciser)
• barres de tension rideaux et supports non compris
Options : rideau à fenêtre, bâche opaque, bâche cristal
Polyvalence • Originalité • Innovation

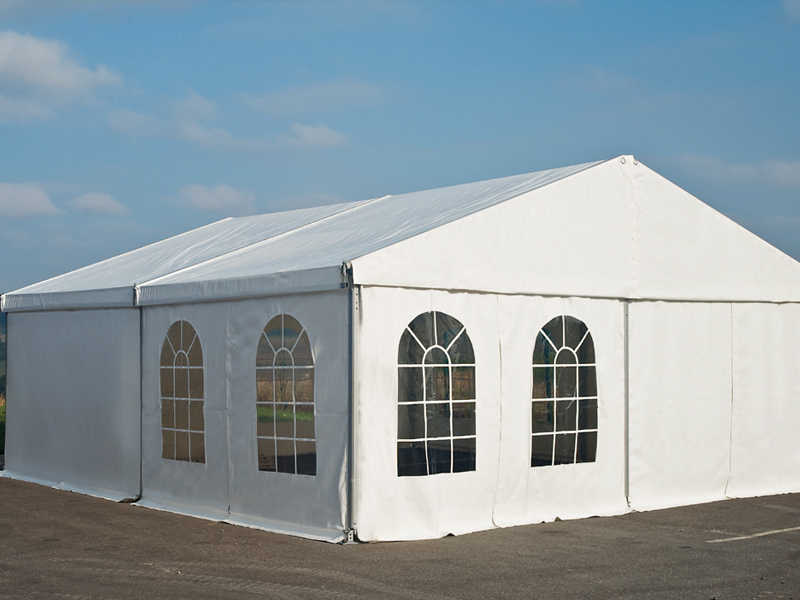

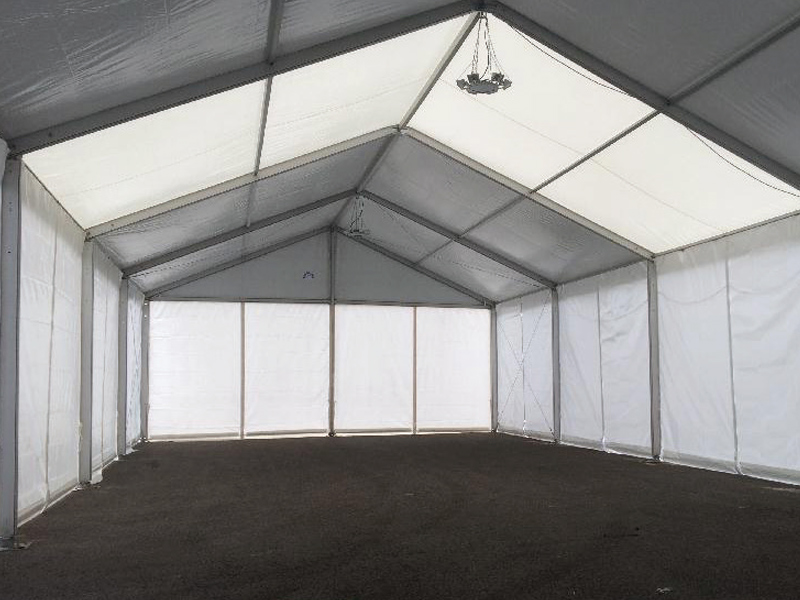

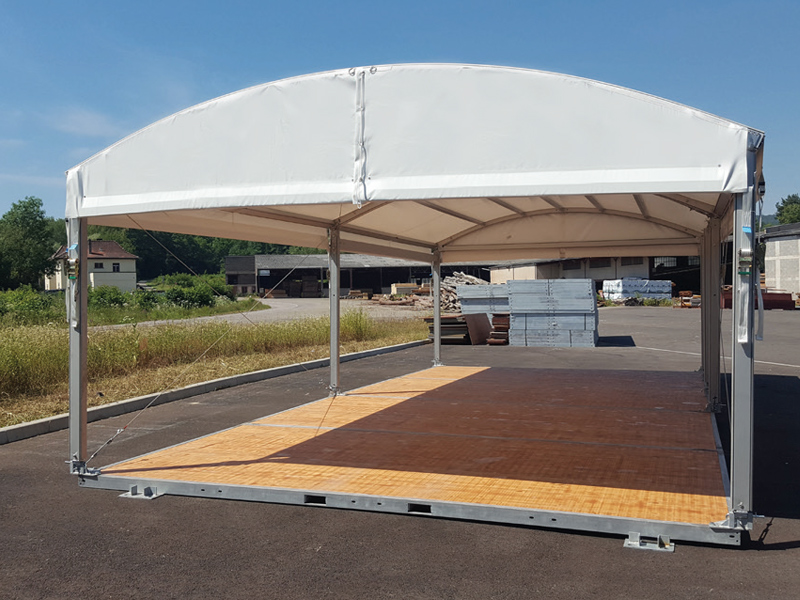

Structure VAL88

VAL la simplicité du montage
La petite tente de réception qui a tout d’une grande
Convient aux expositions, à l’accueil, au stockage, aux manifestations événementielles.
Structure modulable et personnalisable.
Montage sans outil.
Système de tension de toit intégré dans le poteau.
Homologation BVCTS.
Alternative en travée de 4 m.

Structure VAL156

8 m et 10 m de largeur
2,5 m et 3 m hauteur latérale
– Profilé principal :
239,6 x 108,6 mm 4 gorges
– Pannes intermédiaire :
profilé rectangulaire 120,4 x 78,4 mm et 65,4 x 58,4 mm
– Faîtière :
profilé rectangulaire 120,4 x 78,4 mm

Structure VAL239

15 m et 20 m de largeur
2,5 m, 3 m et 4 m hauteur latérale
– Profilé principal :
239,6 x 108,6 mm 4 gorges
– Pannes intermédiaire :
profilé rectangulaire 120,4 x 78,4 mm et 65,4 x 58,4 mm
– Faîtière :
profilé rectangulaire 120,4 x 78,4 mm

Structure VAL292

25 m et 30 m de largeur
2,5 m, 3 m et 4 m hauteur latérale
– Profilé principal :
292,4 x 110,4 mm 4 gorges
– Pannes intermédiaire :
profilé rectangulaire 120,4 x 78,4 mm et 65,4 x 58,4 mm
– Faîtière :
profilé rectangulaire 120,4 x 78,4 mm

Structure KARPAN125

6 m, 8 m et 10 m de largeur
2,5 m et 3 m hauteur latérale
Structure en aluminium anodisé nature 15μ :
– Portée 5 m
– Travées 5 m (entraxe poteaux)
– Profilé principal : 125 x 75 mm 4 gorges
– Pannes intermédiaire : profilé carré 60 x 60 mm
– Faîtière : profilé rectangulaire 125 x 75 mm
– Câbles contreventement en acier gaine pvc
– Plaques de bases et toutes pièces en acier galvanisé à chaud
– Barres rideaux
– Tension des toits par barre
– Fixation par piquetage (piquets de 500 mm livrés en standard)

Structure KARPAN210

10 m, 15 m, 20 m et 25 m de largeur
H 2,5 m, 3 m et 4 m hauteur latérale
– Profilé principal : 210 x 110 mm renforcé 4 gorges
– Pannes intermédiaire : profilé rectangulaire 125 x 75 mm et carré 60 x 60 mm
– Faîtière : profilé rectangulaire 125 x 75 mm

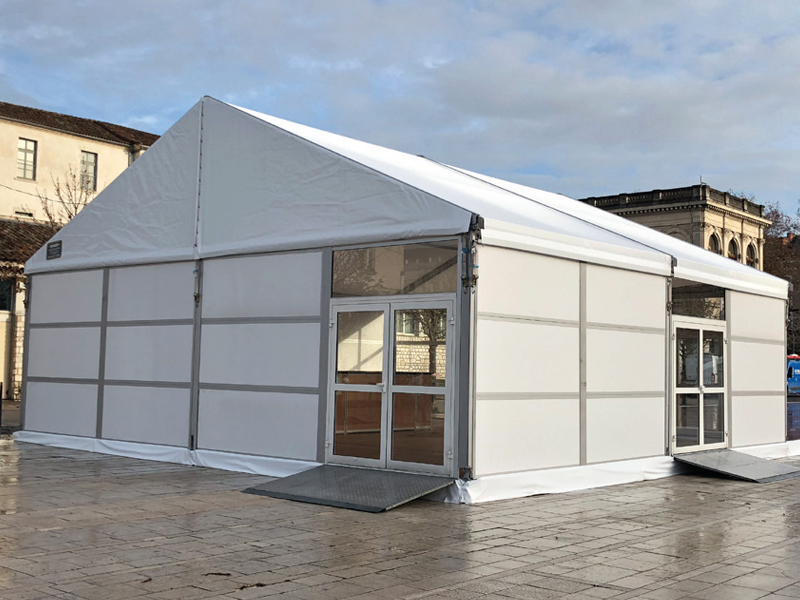

Structure : TOPLINE150

10 m de largeur
3 m hauteur latérale
Structure en aluminium anodisé nature 15μ :
– Portée 10 m
– Travées 5 m (entraxe poteaux)
– Profilé principal : 150 x 110 mm 6 gorges
– Pannes intermédiaires : profilé carré 60 x 60 mm
– Faîtière : profilé rectangulaire 125 x 75 mm
– sablière en quart de rond : 150 x150 mm
– Câbles contreventement en acier gaine pvc
– Plaques de bases et toutes pièces en acier galvanisé à chaud
– Barres rideaux
– Tension des toits par barre
– Fixation par piquetage (piquets de 500 mm livrés en standard)
– Structure prévue pour adaptation de tous accessoires (panneau de bardage, panneau vitré, porte…)

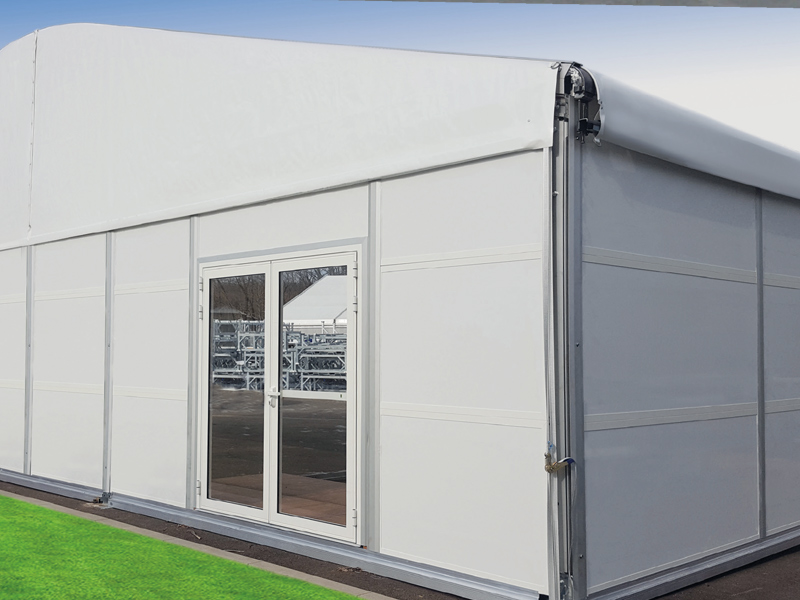

Structure : TOPLINE250 et TOPLINE Multi

10 m, 15 m, 20 m et 25 m de largeur
H 3 m, 4 m et 5 m hauteur latérale
Structure en aluminium anodisé nature 15μ :
– Portée 10 m
– Travées 5 m (entraxe poteaux)
– Profilé principal : 250 x 110 mm 6 gorges
– Pannes intermédiaires : profilé rectangulaire 125 x 75 mm
– Faîtière : profilé rectangulaire 125 x 75 mm
– sablière en quart de rond : 150 x150 mm
– Câbles contreventement en acier gaine pvc
– Plaques de bases et toutes pièces en acier galvanisé à chaud
– Barres rideaux
– Tension des toits par barre
– Fixation par piquetage (piquets de 500 mm livrés en standard)
– Structure prévue pour adaptation de tous accessoires (panneau de bardage, panneau vitré, porte…)

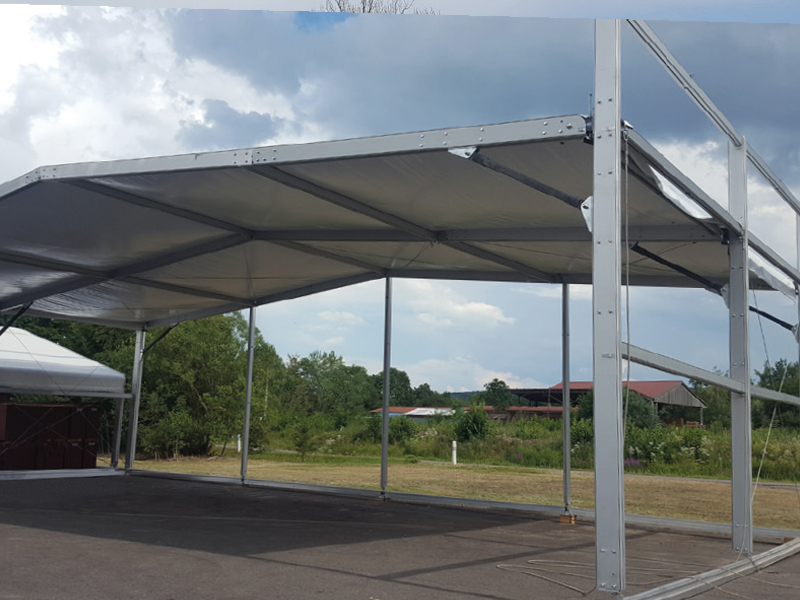

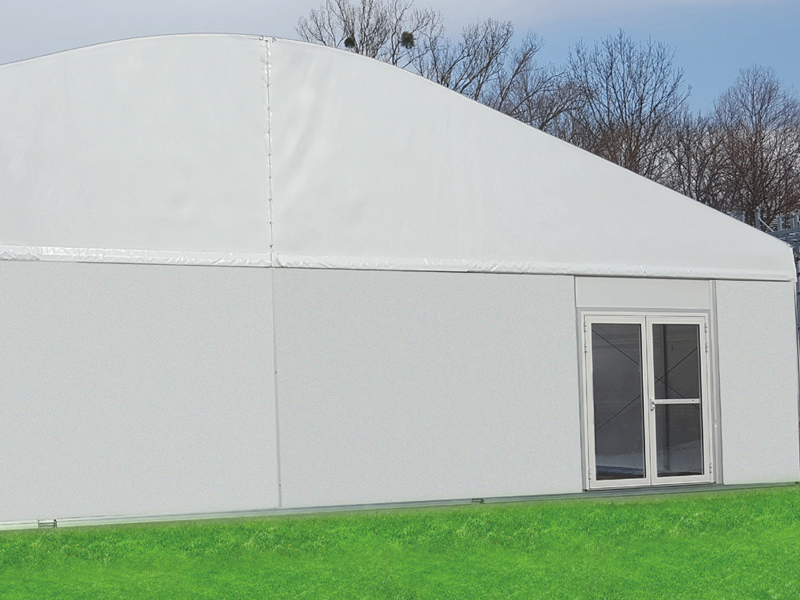

Structure : FLATLINE250

10 m, 15 m et 20 m de largeur
5 m et 6 m de hauteur latérale
Structure en aluminium anodisé nature 15μ :
– Portée 20 m
– Travées 5 m (entraxe poteaux)
– Profilé principal : 250 x 110 mm renforcé 6 gorges
– Panne intermédiaire : profilé rectangulaire 150 x 110 mm
– Faîtière : profilé rectangulaire 150 x 110 mm
– Hauteur au jarrêt : 5 m
– Hauteur hors tout : 6,50 m
– Câbles contreventement en acier gaine pvc
– Plaques de bases et toutes pièces en acier galvanisé à chaud
– Tension des toits par barre
– Fixation par piquetage (piquets de 800 mm livrés en standard)
– Y compris traverses d’accrotère et couvertines

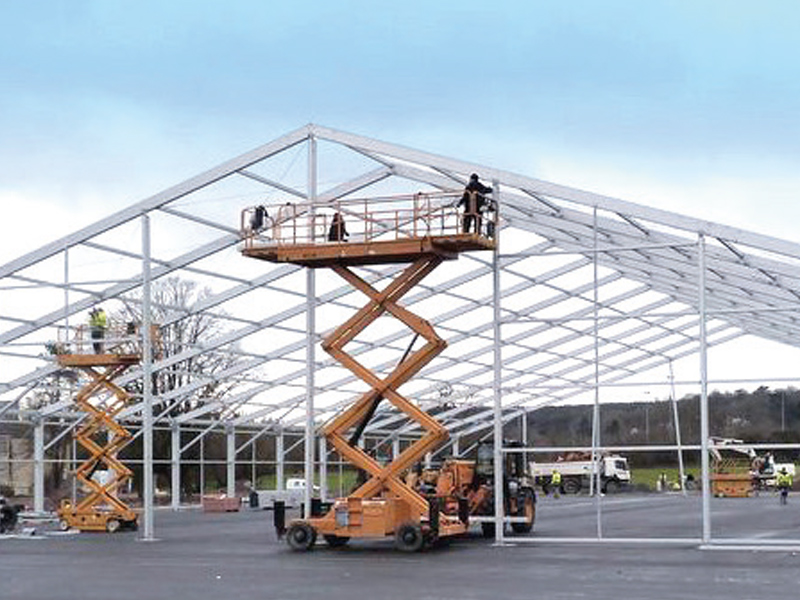

Structure : FLATLINE400

30 m et 40 m de largeur
6 m de hauteur latérale
Structure en aluminium anodisé nature 15μ :
– Portée 40 m
– Travées 5 m (entraxe poteaux)
– Profilé principal : 400 x 110 mm renforcé 6 gorges
– Panne intermédiaire : profilé rectangulaire 150 x 110 mm
– Faîtière : profilé rectangulaire 150 x 110 mm
– Hauteur au jarrêt : 6,50 m

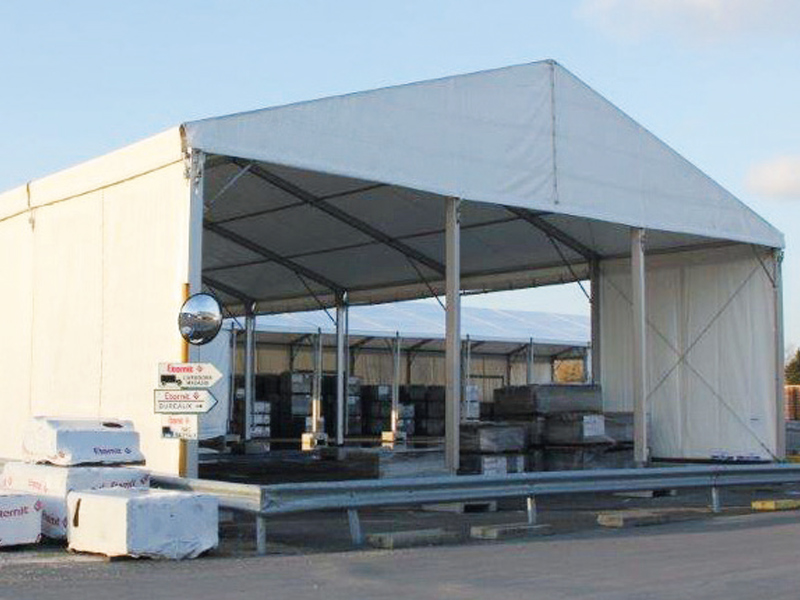

Structure : STOCKLINE

Différentes sections de profilé disponibles en fonction de la portée et de la hauteur souhaitée.
• Toiture en bâche PVC M2 translucide ou OPAQUE (sous-bâche toit en option)
• Entourage en bâche PVC ou bardage (simple peau ou isolant)

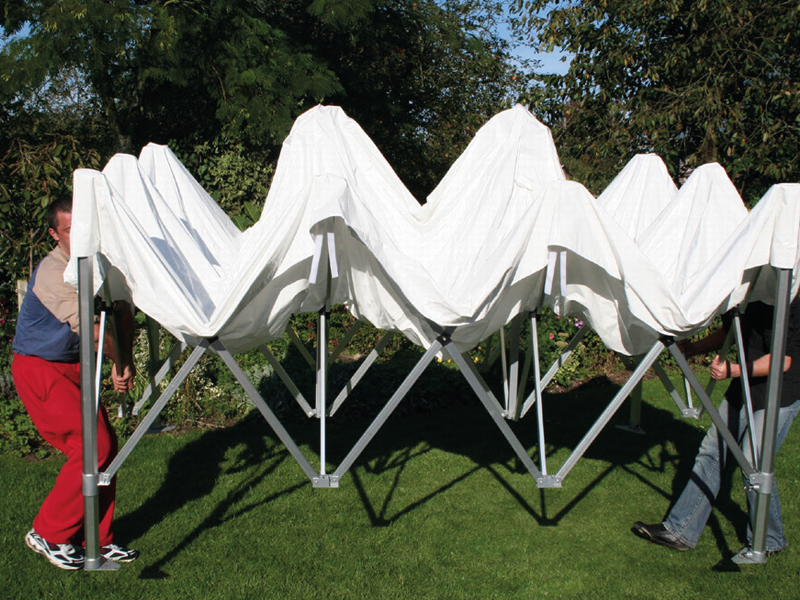

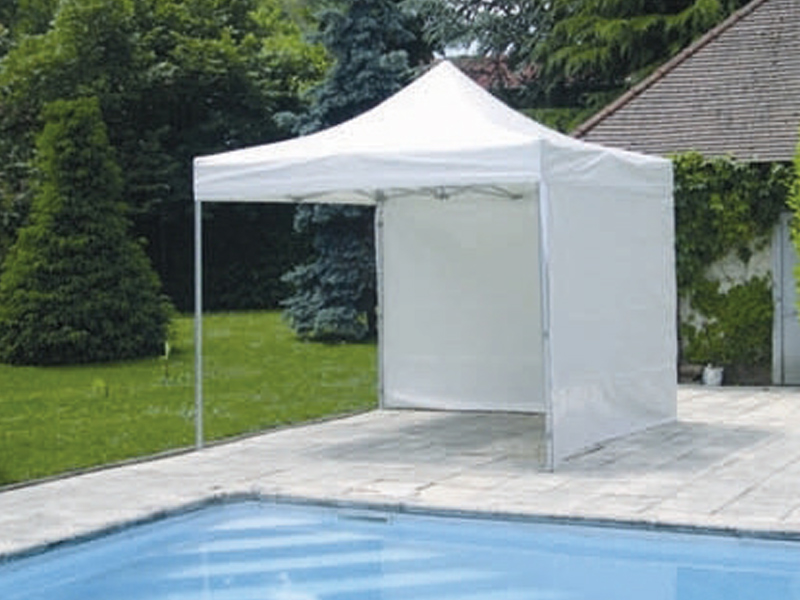

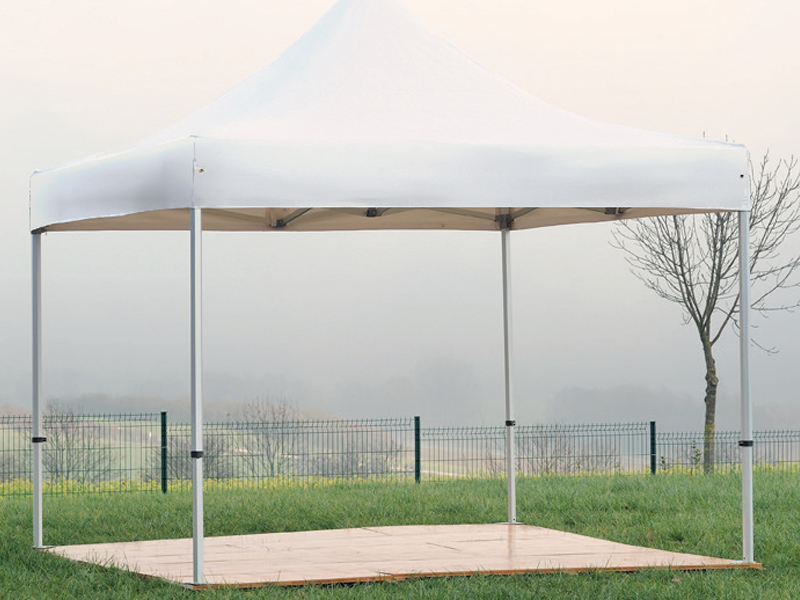

Tentes pliantes PRO en aluminium

Dimensions :
3 x 3 m ; 3 x 4,5 m ; 3 x 6 m ; 4 x 4 m ; 5 x 5 m
• usage professionnel
• bâche toit blanche ignifugée M2 520 g/m²
• pieds hexagonaux Ø 50 mm en aluminium anodisé épaisseur 2 mm
• pièces de jonction et d’articulation en aluminium finition époxy
• hauteur réglable de 1900 mm à 2200 mm par palier de 5 cm
• traverses pliantes en aluminium 35 mm x 18 mm épaisseur 2 mm
• blocage de l’ensemble des éléments coulissants par goupille à ressort
• embases de pieds triangulaires galvanisées à chaud
• embases équipées de 3 trous pour fixation par piquetage
• housse de protection

  Télécharger la fiche technique de la tente pliante PRO
